PP-LGF30 prieš PP-GF30:Galutinė inžinerija30 % stiklo{1}}užpildyto PP vadovas
Tinkamos medžiagos pasirinkimas yra labai svarbus produkto sėkmei. Kalbant apie 30 % stiklo -užpildytų polipropileno, pasirinkimas tarp ilgo stiklo pluošto (LGF30) ir trumpo stiklo pluošto (GF30) nėra tik niuansas,{5}} jis lemia mechanines charakteristikas, matmenų stabilumą, estetiką ir galiausiai dalies ilgaamžiškumą bei ekonomiškumą{6}}. Šiame išsamiame vadove inžinieriams, dizaineriams ir medžiagų specifikatoriams pateikiamas duomenų-palyginimas, kad būtų galima pasirinkti optimalų medžiagų pasirinkimą.
Kuo esminis skirtumas tarp PP-LGF30 ir PP-GF30?
Pagrindinis skirtumas slypi tamevidutinis pluošto ilgis galutinėje formuotoje dalyje. Nors abiejuose yra 30 % stiklo pluošto masės, tai, kaip šie pluoštai yra integruoti į polipropileno matricą, daro didelę įtaką jų savybėms.
- √ PP-LGF30 (ilgo stiklo pluošto polipropilenas):Paprastai prasideda nuo 10-25 mm ilgio stiklo pluošto granulėse. Įpurškimo proceso metu šie pluoštai žymiai sumažėja, tačiau išlaiko vidutinį ilgį>3 mm (dažnai 6-25 mm)paskutinėje dalyje. Šie ilgi, susipynę pluoštai sudaro tvirtą, trijų{1}}matmenų vidinį skeleto tinklą.
- √PP-GF30 (trumpas stiklo pluošto polipropilenas):Prasideda mažesniais nei 5 mm pluoštais granulėje. Po-liejimo, jų vidutinis ilgis dalyje paprastai yra<1mm. Šie trumpesni pluoštai pirmiausia veikia kaip nenutrūkstami užpildai, suteikiantys vietinį sutvirtinimą, tačiau neturintys tarpusavyje sujungto LGF tinklo.
Šis esminis pluošto morfologijos skirtumas yra pagrindinė dramatiškų veikimo neatitikimų, kuriuos išnagrinėsime, priežastis.
Greitas sprendimas: LGF30 ir GF30 iš pirmo žvilgsnio
| Kriterijus | Nugalėtojas | Priežastis |
|---|---|---|
|
Smūgio stiprumas ir tvirtumas |
PP-LGF30 | Ilgi, susipynę pluoštai sudaro vidinį karkasą, efektyviai sugeriantį ir paskirstantį įtampą. |
|
Atsparumas šliaužimui Ilgalaikė{0}}apkrova |
PP-LGF30 | Ištisinis pluošto tinklas žymiai sumažina medžiagos deformaciją esant nuolatiniam įtempimui, ypač esant aukštesnei temperatūrai. |
| Iškrypimas ir matmenų stabilumas | PP-LGF30 | Labiau izotropinis (vienodas) susitraukimas dėl 3D įsipainiojusio skaidulų tinklo, todėl mažiau iškraipoma. |
| Paviršiaus apdaila ir estetika | PP-GF30 | Mažiau tikėtina, kad ant paviršiaus atsiras trumpesni pluoštai ("plaukiojantis pluoštas"), todėl apdaila tampa lygesnė ir blizgesnė. |
| Pradinė medžiagų kaina | PP-GF30 | Paprastesnis gamybos procesas ir mažiau specializuotas mišinių sudarymas lemia mažesnę žaliavos kainą. |
|
Apdorojimo paprastumas (Sudėtingos geometrijos) |
PP-GF30 | Dėl mažesnio lydalo klampumo ir mažesnio pluošto lūžimo lengviau užpildyti plonas dalis ir sudėtingas formas be ypatingų aplinkybių. |
Jis prasideda viduje: šviesolaidinis tinklas
Dramatiškas našumo skirtumas nėra stebuklingas,{0}}tai pagrindinė mechanika. Galutinėje formuotoje dalyje vidutinis pluošto ilgis lemia medžiagos vidinę architektūrą.
- PP-LGF30:Pluoštai (dažnai 5-10 mm dalyje) susijungia ir susipina, sudarydami tvirtą, įtempį paskirstantį vidinį karkasą. Šis tinklas išlaiko konstrukcijos vientisumą, net jei polimerinė matrica įtrūksta, panašiai kaip betono armatūra.
- PP-GF30:Skaidulos (paprastai<1mm in the part) are dispersed and act more like simple, disconnected fillers. While they stiffen the matrix, they cannot form the continuous load-bearing paths that long fibers do.
Šis būdingas struktūrinis skirtumas mikroskopiniu lygmeniu yra pagrindinis veiksnys, lemiantis beveik visus makroskopinius LGF ir SGF kompozitų charakteristikų skirtumus.
Techninių duomenų lapas: PP-LGF30 prieš PP-GF30
| Turtas | Bandymo metodas |
PP-GF30 (tipinė vertė) |
|
|---|---|---|---|
| Fizinės savybės | |||
| Savitasis sunkumas (tankis) | ISO 1183 | 1,05 g/cm³ | 1,11 g/cm³ |
| Pelėsių susitraukimas, tekėjimas | ISO 294-4 | 0.2 - 0.4 % | 0.2 - 0.4 % |
| Pelėsio susitraukimas, skersinis | ISO 294-4 | 0.6 - 0.9 % | 0.3 - 0.5 % |
| Mechaninės savybės | |||
| Tempimo stipris, išeiga | ISO 527 | 85 MPa | 110 MPa |
| Tempimo modulis | ISO 527 | 5200 MPa | 7300 MPa |
| Tempimo pailgėjimas @ lūžis | ISO 527 | 1.9 % | 2.8 % |
| Lankstumo stiprumas | ISO 178 | 125 MPa | 160 MPa |
| Lankstumo modulis | ISO 178 | 4200 MPa | 5500 MPa |
| Izod dantytas smūgio stiprumas @ 23 laipsniai | ISO 180/1A | 10 kJ/m² | 38 kJ/m² |
| Izod Neįbrėžtas smūgio stiprumas @ 23 laipsniai | ISO 180/1U | 35 kJ/m² | 55 kJ/m² |
| Šiluminės savybės | |||
| Šilumos nukreipimo temp. (HDT) @ 1,8 MPa | ISO 75-2/A | 110 laipsnių | 125 laipsnių |
| Šilumos nukreipimo temp. (HDT) @ 0,45 MPa | ISO 75-2/B | 140 laipsnių | 155 laipsnių |
| CLTE, srautas (nuo -30 iki 30 laipsnių) | ISO 11359 | 3,5 x 10⁻⁵ / laipsnis | 2,5 x 10⁻⁵ / laipsnis |
| CLTE, skersinis (nuo -30 iki 30 laipsnių) | ISO 11359 | 7,0 x 10⁻⁵ / laipsnis | 4,0 x 10⁻⁵ / laipsnis |
Apsilankykite daugiau PP LGF klasių medžiagos
Atsakomybės apribojimas: pateikti duomenys yra tipinės vertės ir neturėtų būti naudojami specifikacijos tikslais. Faktinės savybės gali skirtis priklausomai nuo apdorojimo sąlygų.
Eikite į-į-Galvos našumo metriką: giliau pasinerkite
1 metrika: Izod dantytas smūgio stiprumas ir kietumas
Tai matuoja medžiagos gebėjimą atsispirti lūžimui nuo staigaus, aštraus smūgio. Tai neabejotinai svarbiausias LGF medžiagų pranašumas, itin svarbus tais atvejais, kai reikalingas didelis energijos sugertis ir ilgaamžiškumas.
LAIMĖTOJAS: PP-LGF30.Ilgas, įsipainiojęs pluošto tinklas neįtikėtinai efektyviai sugeria ir išsklaido smūgio energiją, neleidžia plisti įtrūkimams. Dėl to dalys, kurios yra labai kietesnės ir patvaresnės realiame pasaulyje, dažnai netrūksta, o ne trapūs, o „plastiškumas“ (lenkimas).
2 metrika: atsparumas tempimui, lenkimo modulis ir atsparumas šliaužimui
Šios savybės apibrėžia medžiagos konstrukcinį vientisumą, veikiant įvairioms apkrovoms: tempimui (atsparumas traukimui), lenkimo modulis (standumas) ir atsparumas šliaužimui (gebėjimas atlaikyti deformaciją esant ilgalaikei -pastoviai apkrovai, ypač esant aukštesnei temperatūrai).
| Turtas | Bandymo metodas |
PP-GF30 (įprasta) |
PP-LGF30 (įprasta) |
|---|---|---|---|
| Tempimo stipris @ išeiga, 23 laipsniai | ISO 527 | 85 MPa | 110 MPa |
| Lankstumo modulis, 23 laipsniai (kietumas) |
ISO 178 | 6000 MPa | 8000 MPa |
| Specifinis sunkumas (Tankis) |
ISO 1183 | 1,15 g/cm³ | 1,19 g/cm³ |
| Flexural Creep Modulus (1000 val. @ 100 laipsnių, 5 MPa) |
ISO 899-2 | 1500 MPa | 2800 MPa |
Atsisiųskite visą LFT PP LGF30 duomenų lapą PDF formatu
LAIMĖTOJAS: PP-LGF30.Ilgas pluošto tinklas užtikrina puikų apkrovos perdavimą ir įsipainiojimą, todėl žymiai didesnis pradinis tempiamasis stiprumas ir standumas. Svarbiausia, kad dėl jo išskirtinio atsparumo šliaužimui (beveik dvigubai didesnis SGF esant aukštai temperatūrai) jis yra būtinas konstrukciniams komponentams esant nuolatinėms apkrovoms, kai matmenų stabilumas yra labai svarbus laikui bėgant.
3 metrika: šiluminės savybės - HDT ir CLTE
Dideliam karščiui reikalingos medžiagos, pasižyminčios puikiu šiluminiu stabilumu. Šilumos deformacijos temperatūra (HDT) nurodo temperatūrą, kuriai esant medžiaga deformuojasi esant tam tikrai apkrovai, o linijinio šiluminio plėtimosi koeficientas (CLTE) apibūdina, kiek medžiaga plečiasi arba susitraukia keičiantis temperatūrai.
| Turtas | Bandymo metodas |
PP-GF30 (įprasta) |
PP-LGF30 (įprasta) |
|---|---|---|---|
| HDT @ 0,45 MPa | ISO 75 | 140 laipsnių | 155 laipsnių |
| CLTE, lygiagretus srautas (Šiluminis plėtimasis) |
ISO 11359 | 5,0 E-5 / laipsnis | 3,0 E-5 / laipsnis |
| CLTE, skersinis srautas | ISO 11359 | 10,0 E-5 / laipsnis | 4,5 E-5 / laipsnis |
LAIMĖTOJAS: PP-LGF30.LGF suteikia žymiai didesnį HDT, todėl galima naudoti karštesnėje aplinkoje. Dar svarbiau, kad įsipainiojęs tinklas smarkiai sumažinaLinijinio šiluminio plėtimosi koeficientas (CLTE)lygiagrečia ir skersine kryptimis, todėl matmenų stabilumas yra daug geresnis, o temperatūros svyravimai yra mažesni.
4 metrika: nuovargio stiprumas ir ilgalaikis{1}}patikimumas
Nuovargio stiprumas matuoja medžiagos atsparumą gedimui esant pasikartojantiems įtempių ciklams, o tai labai svarbu dalims, patiriančioms nuolatinę vibraciją arba ciklinę apkrovą (pvz., automobilių komponentams po --kapotu, siurblio korpusams).
LAIMĖTOJAS: PP-LGF30.Dėl savo tvirto, apkrovą-skirstančio skaidulinio tinklo, PP-LGF30, palyginti su PP-GF30, yra žymiai atsparesnis nuovargiui. Ilgi pluoštai veiksmingai stabdo įtrūkimų augimą, prailgindami komponentų tarnavimo laiką, veikiant dinaminei įtampai. Nors konkrečios nuovargio ribos skiriasi, LGF dažnai gali padvigubinti arba patrigubinti nuovargio trukmę realiomis-pasaulio sąlygomis.
Apdorojimo svarstymai: kur SGF turi pranašumą
Nors LGF pasižymi puikiomis mechaninėmis ir šiluminėmis savybėmis, jame atsižvelgiama į specifinius apdorojimo aspektus, ypač liejant įpurškiant.
- PP-GF30:Paprastai apdirbti lengviau, ypač detales su plonomis sienelėmis arba sudėtinga geometrija. Jo mažesnis lydalo klampumas ir trumpesni pluoštai leidžia lengviau tekėti ir mažiau lūžta. Paviršiaus apdaila paprastai yra lygesnė, matoma mažiau „plaukiojančio pluošto“.
- PP-LGF30:Norint išsaugoti pluošto ilgį ir optimizuoti dalių veikimą, reikia atidžiai stebėti liejimo liejimo parametrus. Dažnai reikia mažesnės šlyties spartos, didesnių vartų dydžių ir optimizuotos varžtų konstrukcijos. Nors paviršiaus apdaila gali būti iššūkis ("plaukiojančio pluošto" potencialas), formavimo technikos pažanga gali tai sušvelninti.

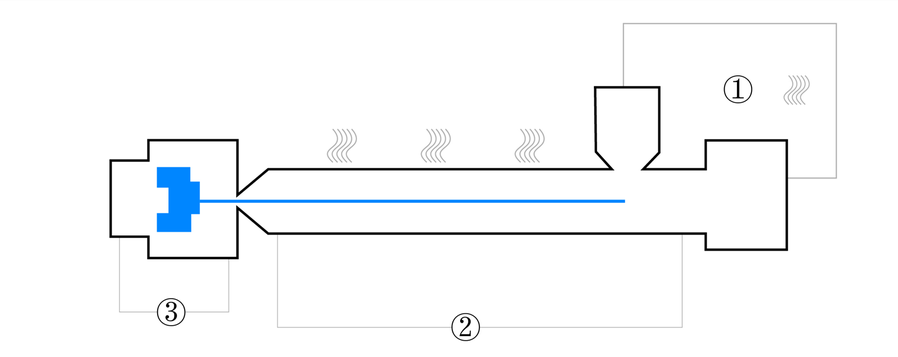

Apdorojant informaciją
Norėdami išnaudoti maksimalų LFT{0}}G potencialą®PP LGF30, ekspertinis liejimo proceso valdymas yra labai svarbus. Ekstremalus 30 % stiklo pluošto kiekis reikalauja specialių apdorojimo sąlygų ir įrangos, kad būtų išsaugoti ilgi pluoštai, o tai yra raktas į medžiagos klasėje pirmaujančias mechanines savybes.
| ① Džiūvimo laikas | 2-4 valandas |
|
Džiūvimo temperatūra |
80-100 laipsnių |
| ② Temperatūros zona (lydymas) | 220-240 laipsnių |
| ③ Formos temperatūra | 40-80 laipsnių |
Programų parinkiklis: kuris iš jų jums tinka?
Pasirinkite PP{0}}LGF30, jei jūsų programa reikalauja:
- Didžiausias tvirtumas ir atsparumas smūgiams
(pvz., automobilių buferiai, priekiniai -galio moduliai, akumuliatoriaus korpusai, elektrinių įrankių korpusai) - Ilgalaikis{0}}struktūrinis veikimas ir atsparumas šliaužimui
(pvz., automobilių sėdynių konstrukcijos, prietaisų skydelio laikikliai, prietaisų vidiniai būgnai, baldų rėmai, pramoninių siurblių korpusai) - Minimalus deformavimas ir puikus matmenų stabilumas (didelės, plokščios dalys)
(pvz., dideli automobilių dugno skydai, ŠVOK komponentai, didelės ventiliatoriaus mentės) - Pailgintas nuovargio gyvenimas esant dinaminėms apkrovoms
(pvz., laikikliai, svirtys, pedalų dėžės, komponentai vibruojančioje aplinkoje) - Didelis šilumos nukreipimas (HDT) konstrukciniuose pritaikymuose
(pvz., po-{-automobilių dalys, aukštos-temperatūros skysčių rezervuarai)
Pasirinkite PP-GF30, jei jūsų programai teikiama pirmenybė:
- Puiki paviršiaus estetika ir dažymas
(pvz., matomi prietaisų dangteliai, dekoratyvinė automobilių apdaila, vidaus plokštės) - Mažesnės medžiagų sąnaudos ir geras bendras{0}}paskirties standumas
(pvz., ne-struktūriniai laikikliai, ventiliatoriaus gaubtai, maži elektroniniai korpusai, bendrieji pramoniniai komponentai) - Lengvas sudėtingų, plonų{0}}sienių geometrijų apdorojimas
(pvz., mažos, sudėtingos elektros jungtys, ploni -briaunuoti komponentai, kur srautas yra labai svarbus) - Apatinis įrankių susidėvėjimas
(Dėl trumpesnių pluoštų mažiau abrazyvinio pobūdžio)
Turite projektą? Raskime tobulą medžiagą.
Pasirinkimas tarp LGF ir SGF yra tik pradžia. Mūsų inžinieriai gali padėti analizuoti jūsų dalių reikalavimus ir pateikti duomenimis{1}}pagrįstas rekomendacijas, kaip optimizuoti našumą ir kainą. Pasinaudokite LFT-Global patirtimi ilgo pluošto termoplastinių junginių srityje, kad pakeistumėte savo dizainą.
Gaukite nemokamą medžiagos konsultacijąDažnai užduodami klausimai
Kl.: kas sukelia „plaukiojančio pluošto“ problemą liejant PP-LGF30?
A: PP{0}}LGF30 plūduriuojantį pluoštą dažnai sukelia per didelis šlyties įtempis liejimo proceso metu, dėl kurio sutrūksta ilgi pluoštai. Pagrindiniai veiksniai yra netinkama vartų konstrukcija, didelis įpurškimo greitis ir netinkama lydymosi temperatūra. Norint pasiekti aukštos kokybės paviršiaus apdailą, labai svarbu optimizuoti šiuos apdorojimo parametrus. LFT-„Global“ pateikia konkrečias apdorojimo gaires, kad tai būtų sumažinta.
Kl.: ar PP-LGF30 brangesnis nei PP-GF30?
A: Taip, skaičiuojant už -kilogramą, PP-LGF30 žaliava paprastai yra brangesnė nei PP-GF30 dėl sudėtingesnio gamybos proceso. Tačiau, naudojant LGF, bendra dalių kaina kartais gali būti mažesnė, jei jos pranašesnės savybės leidžia suprojektuoti plonesnes sienas, sumažinti medžiagų sąnaudas ir ciklo laiką bei pasiūlyti ilgesnę dalių eksploatavimo trukmę sudėtingose srityse.
Kl.: Ar PP{0}}LGF30 galima perdirbti?
A: Taip, kaip termoplastinis kompozitas, PP-LGF30 yra visiškai perdirbamas. Nors pluošto ilgis gali sutrumpėti perdirbant, medžiaga vis tiek gali būti naudojama mažiau reiklioms reikmėms arba maišoma su pirminėmis medžiagomis, taip prisidedant prie žiedinės ekonomikos iniciatyvų.
